انواع جک زیر سقفی؛ راهنمای انتخاب مدل مناسب پروژه

اجرای سقف بتنی زمانی ایمن است که قالب و زیرسازی آن بتوانند بار بتن تازه، آرماتور و عوامل اجرایی را تا رسیدن بتن به مقاومت لازم تحمل کنند. جک زیر سقفی تکیه گاهی موقت است که بار تیرها و قالب را به سطح پایین منتقل می کند.

جک های زیر سقفی از نظر شکل سرجک، ارتفاع و مشخصات لوله در مدل های مختلفی ساخته می شوند. انتخاب میان جک صلیبی، U شکل و ساده باید براساس نوع سقف و نحوه قرارگیری تیرهای زیرسازی انجام شود.

جک زیر سقفی چیست و چه وظیفه ای دارد؟

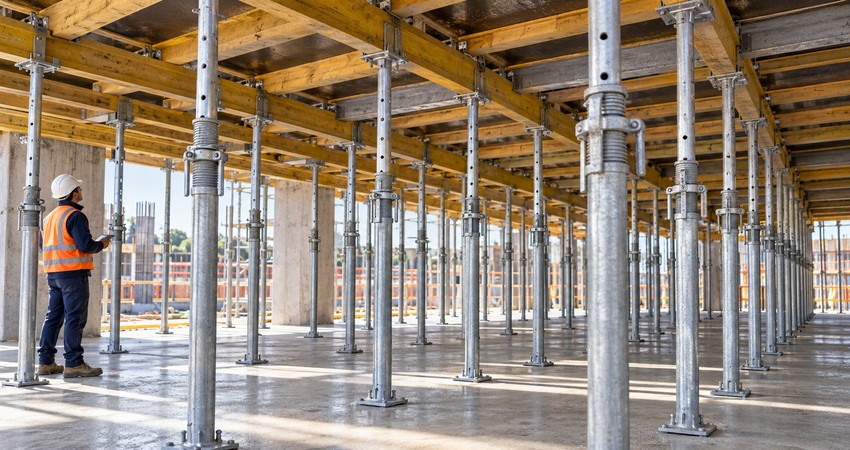

جک زیر سقفی که با نام های جک سقفی، شمع فلزی یا جک ساختمانی نیز شناخته می شود، پایه ای فلزی با قابلیت تنظیم ارتفاع است. این تجهیز معمولا از دو لوله داخلی و خارجی، رزوه تنظیم، مهره، پین، کفی و سرجک تشکیل می شود. جابه جایی لوله داخلی و تنظیم مهره امکان دستیابی به ارتفاع مورد نیاز و تراز کردن زیرسازی را فراهم می کند.

بار قالب ابتدا از طریق تیرهای زیرسازی توزیع و سپس به جک ها و بستر منتقل می شود. بنابراین ظرفیت یک جک به تنهایی معیار کافی برای ایمنی نیست و آرایش کل سیستم نیز باید بررسی شود.

انواع جک زیر سقفی براساس شکل سرجک

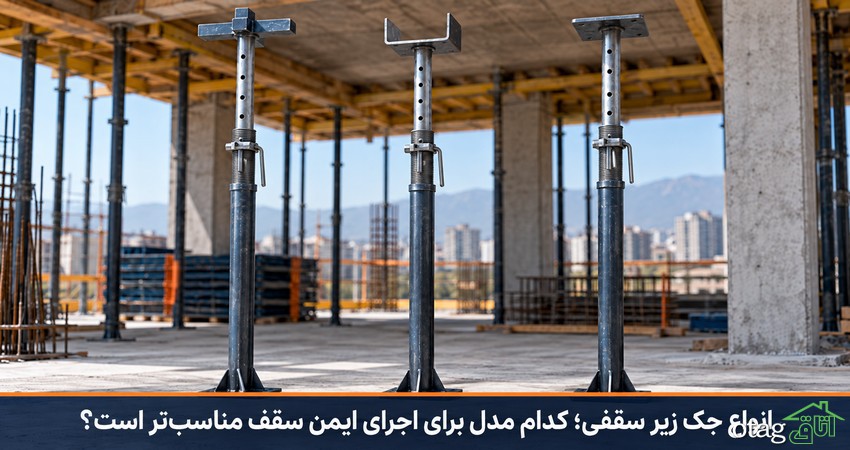

تفاوت اصلی مدل های رایج در قسمت بالایی جک است. سرجک تعیین می کند تیر یا عضو زیرسازی چگونه روی پایه قرار گیرد. سه مدل اصلی عبارت اند از:

جک سقفی صلیبی

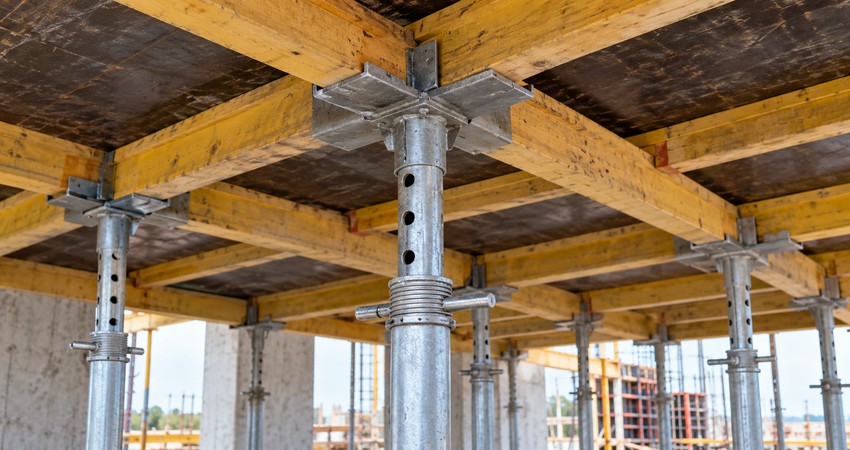

در قسمت بالای جک صلیبی، چهار بازوی فلزی به شکل صلیب قرار دارد. این بخش فضای بیشتری برای استقرار تیرک ها یا اعضای افقی زیر قالب ایجاد می کند و در زیرسازی بسیاری از سقف های تیرچه بلوک و دال بتنی به کار می رود.

جک صلیبی با سر ثابت یا متحرک تولید می شود. در مدل ثابت، صلیب به بدنه متصل است؛ اما سرجک مدل متحرک قابلیت جدا شدن دارد. انتخاب بین آن ها به روش زیرسازی و نیاز پروژه بستگی دارد. بازوهای خمیده یا جوش نامناسب می توانند محل اتکای تیر را ناپایدار کنند.

جک سقفی U شکل

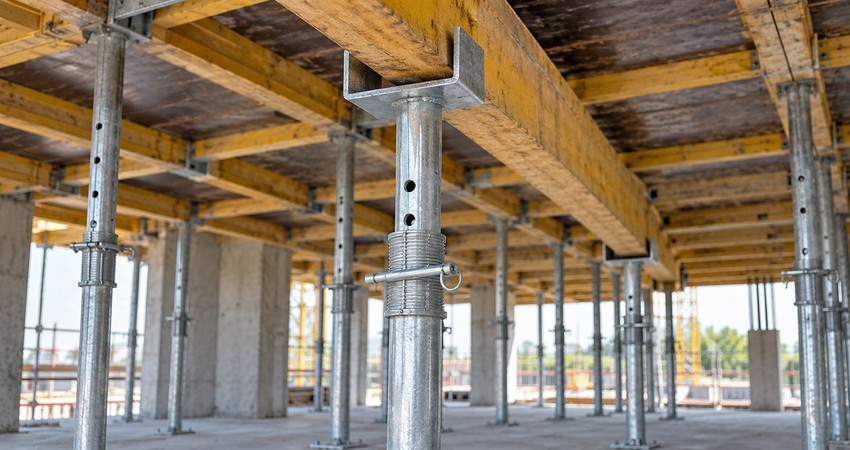

جک U شکل که در بازار با نام جک عراقی نیز شناخته می شود، در بالای خود یک سرجک شبیه حرف U دارد. تیر یا پروفیل در فضای میان دو لبه قرار می گیرد و این ساختار به محدود کردن حرکت جانبی عضو تکیه داده شده کمک می کند.

این مدل زمانی کاربرد دارد که تیر یا پروفیل باید در راستای مشخص قرار گیرد. عرض دهانه U باید با ابعاد عضو زیرسازی سازگار باشد و ناهماهنگی آن نباید با ضربه یا قطعات غیراستاندارد جبران شود.

جک سقفی ساده

جک ساده فاقد صلیب یا سر U شکل است و معمولا در بالای آن صفحه یا محل اتصال ساده ای دیده می شود. این مدل برای شرایطی مناسب است که عضو زیرسازی به سرجک اختصاصی نیاز ندارد یا قطعه دیگری به صورت جداگانه روی جک نصب می شود.

سادگی ساخت به معنای مناسب بودن این مدل برای تمام سقف ها نیست. نحوه اتکای تیر باید در طرح اجرایی مشخص و احتمال لغزش یا تمرکز بار کنترل شود.

مقایسه کاربرد مدل های مختلف جک سقفی

هیچ مدلی برای تمام پروژه ها بهترین نیست. جک صلیبی برای چیدمان متعارف تیرها، جک U شکل برای نگهداری عضو خطی در راستای مشخص و جک ساده برای جزئیاتی که سرجک جداگانه دارند قابل بررسی است.

نوع سقف تنها معیار تصمیم گیری نیست. دو پروژه مشابه ممکن است به دلیل تفاوت ارتفاع، ضخامت دال یا شرایط بستر به جک هایی متفاوت نیاز داشته باشند. پیش از خرید جک سقفی باید نوع سرجک، ارتفاع بسته و باز، ضخامت لوله، کیفیت رزوه و ظرفیت باربری با نقشه زیرسازی تطبیق داده شود.

ارتفاع و مشخصات فنی جک چگونه انتخاب می شود؟

ارتفاع اسمی جک نباید بدون توجه به محدوده تنظیم آن انتخاب شود. جک در حالت بیش از حد باز، شرایط متفاوتی نسبت به حالت جمع تر دارد و ظرفیت مجاز آن باید براساس اطلاعات فنی تولیدکننده بررسی شود. استفاده از قطعات دست ساز برای افزایش ارتفاع یا قرار دادن جک روی آجر و مصالح لق، روش قابل اعتمادی نیست.

ضخامت لوله، قطر بخش نری و مادگی، طول همپوشانی، سلامت پین و کیفیت رزوه بر عملکرد جک اثر دارند. جوش کفی و سرجک نیز باید یکنواخت و بدون ترک باشد. وزن کمتر همیشه مزیت نیست و وزن بیشتر هم به تنهایی کیفیت را اثبات نمی کند.

چه عواملی ظرفیت جک زیر سقفی را کاهش می دهند؟

خمیدگی لوله، خوردگی شدید، ترک جوش، خرابی رزوه و تغییر شکل کفی می توانند عملکرد جک را مختل کنند. خروج جک از حالت قائم نیز باعث می شود نیرو به شکل نامناسب به بدنه وارد شود. سطح زیر کفی باید متراکم، تراز و دارای توان کافی برای تحمل بار باشد؛ در بسترهای ضعیف نیز باید از زیرپایه مناسب برای توزیع فشار استفاده شود.

فاصله جک ها برای همه سقف ها ثابت نیست و به بار سقف، ضخامت بتن، دهانه، فاصله تیرها و ظرفیت جک وابسته است. در ارتفاع زیاد یا بار سنگین نیز ممکن است استفاده از داربست مدولار و مهاربندی طراحی شده ضرورت پیدا کند.

نکات ضروری پیش از نصب و بتن ریزی

پیش از نصب، تمام جک ها باید از نظر صاف بودن لوله، سلامت مهره و رزوه، وضعیت پین، جوش ها و کفی کنترل شوند. پس از چیدمان نیز شاقول بودن پایه ها، تراز تیرها، فاصله جک ها و استحکام بستر بررسی می شود. هیچ جکی نباید روی سطح شیب دار، مصالح سست یا پایه موقت ناپایدار قرار گیرد.

باز کردن جک ها باید پس از رسیدن بتن به مقاومت لازم و طبق نظر مسئول فنی انجام شود. خارج کردن زودهنگام یا نامنظم پایه ها می تواند باعث ایجاد خیز، ترک یا تمرکز بار در سقف شود.

انتخاب تامین کننده؛ فقط قیمت را مقایسه نکنید

قیمت جک به نوع سرجک، ارتفاع، وزن، ضخامت لوله، کیفیت ساخت و قیمت فولاد وابسته است. پیش از سفارش باید اطلاعات سقف، تعداد مورد نیاز و ارتفاع اجرا در اختیار تامین کننده قرار گیرد.

در این زمینه، شهرقالب با بیش از ۲۰ سال تجربه در تولید تجهیزات قالب بندی و پشتیبانی سقف، امکان بررسی نیاز پروژه و انتخاب محصول متناسب با شرایط اجرا را فراهم می کند. دریافت مشخصات فنی روشن، اعلام وزن و ابعاد واقعی و اطمینان از امکان تامین تعداد مورد نیاز، تصمیم گیری را دقیق تر می کند.

جمع بندی

انواع جک زیر سقفی شامل مدل های صلیبی، U شکل و ساده هستند و تفاوت اصلی آن ها به شکل سرجک و نحوه نگهداری اجزای زیرسازی مربوط می شود. مدل مناسب باید براساس نوع تیر، آرایش قالب، ارتفاع سقف، بار واردشده و جزئیات اجرایی انتخاب شود.

در کنار نوع جک، کیفیت لوله و جوش، سلامت رزوه، ظرفیت باربری، فاصله گذاری، مهاربندی و استحکام بستر نیز اهمیت دارد. انتخاب آگاهانه و کنترل دقیق پیش از بتن ریزی، علاوه بر کاهش دوباره کاری، به حفظ تراز قالب و افزایش ایمنی اجرای سقف کمک می کند.
