مراحل و نکات ساخت تابلو برق

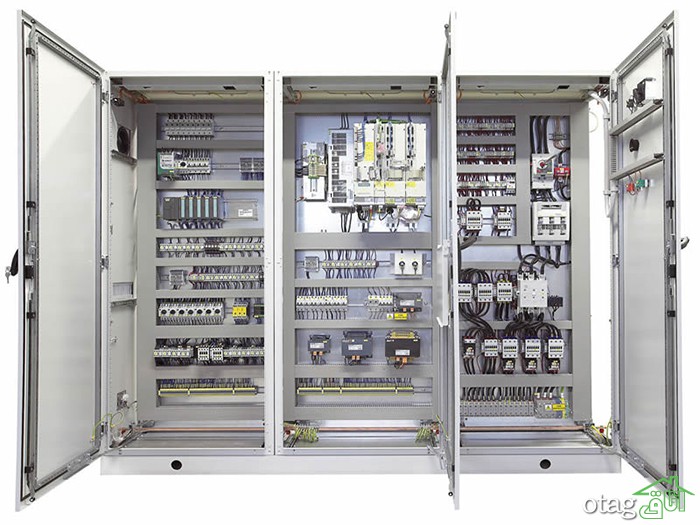

تابلو برق یک دستگاه برقی است که برای توزیع و کنترل برق در یک سیستم برقی استفاده می‌شود. این تابلوها معمولاً شامل قطعات الکتریکی مانند قاطعهای مدار، محافظت‌کننده‌ها، رله‌ها، ترمینال‌ها و سایر تجهیزات الکتریکی می‌شوند. تابلو برق به عنوان یک نقطه کنترل برق در یک سیستم برقی عمل می‌کند و به کاربران اجازه می‌دهد تا بتوانند برق را به اجزای مختلف سیستم توزیع کرده و جریان آن را کنترل کنند. این تابلوها در انواع مختلف و برای مصارف متعدد از جمله صنعتی، تجاری و مسکونی تولید می‌شوند.

نکات مهم قبل از ساخت تابلو برق

قبل از وارد شدن به مراحل ساخت توصیه می‌شود در خصوص موارد زیر اطلاعات کافی بدست آورده شود:

• تعیین کاربرد تابلو برق
• بررسی نقشه کلی ساختمان و محیط
• مشخصات و ویژگی های شبکه توزیع برق
• مطالعات و محاسبات الکتریکی

انواع کاربرد تابلو برق

انواع اصلی کاربرد تابلوهای برق عبارتند از:

• تابلو برق خانگی: جهت کنترل و هدایت مدارات برقی مورد نیاز در خانه و آپارتمان ها.
• تابلو برق صنعتی: برای کنترل و هدایت مدارات برقی در واحدهای تولیدی، کارخانجات، انبارها و غیره.
• تابلو برق تجاری: مورد استفاده قرار می‌گیرد در مراکز تجاری، مغازه‌ها، رستوران‌ها، هتل‌ها و…
• تابلو برق عمومی: برای کنترل و هدایت شبکه‌های برق رسانی در شهرها و مناطق مسکونی
• تابلو برق ساختمانی: مورد استفاده در ساختمان‌های بلندمرتبه، مراکز تجاری، اداری و…
• تابلو برق دکل‌های برق: برای کنترل مدارات برق دکل‌ها و خطوط انتقال برق.
• تابلو برق اضطراری: جهت تأمین برق در شرایط اضطراری مانند قطع برق.

بنابراین کاربرد تابلو برق بستگی به نوع کاربرد و مکان دارد.

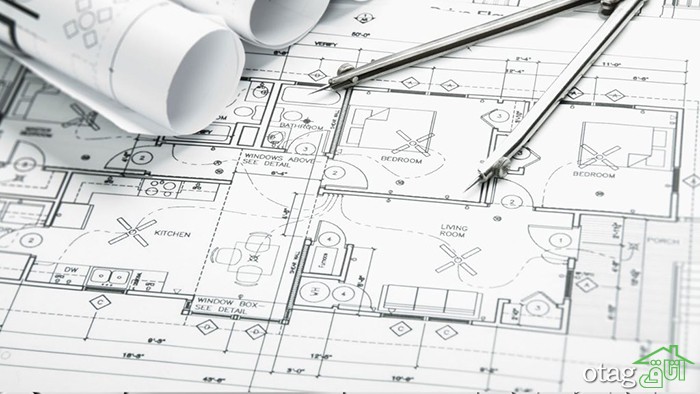

بررسی نقشه کلی ساختمان و محیط

برای ساخت تابلو برق مناسب برای یک ساختمان، باید نقشه کلی ساختمان و محیط آن مورد بررسی قرار گیرد. چند نکته مهم در این زمینه عبارتند از:

• تعداد طبقات ساختمان و محل قرار گرفتن تابلو برق در هر طبقه.
• محل اتصال به شبکه برق شهری و احتمال قطع برق.
• مسیر خطوط برق و لوله کشی داخل ساختمان.
• محل قرار گرفتن کادرهای برقی، پریزها و تجهیزات الکتریکی.
• نوع کاربری فضاهای مختلف ساختمان مانند تجاری، مسکونی و صنعتی.
• امکانات اضافی مانند آسانسور، سیستم آتش‌نشانی و حرارتی.
• مقررات و استانداردهای ملی ساختمان.

بر اساس این عوامل، ظرفیت و ابعاد تابلو برق مشخص می‌شود تا بتواند نیازهای برقی ساختمان را برآورده سازد.

مشخصات و ویژگی های شبکه توزیع برق

برای طراحی و ساخت تابلو برق مناسب، مشخصات و ویژگی‌های اصلی شبکه توزیع برق باید مورد بررسی قرار گیرند. این موارد شامل:

• ولتاژ شبکه: معمولاً ۲۳۰ یا ۴۳۰ ولت.
• فرکانس: معمولاً ۵۰ یا ۶۰ هرتز.
• ظرفیت جریان: معمولاً از ۱۰۰ تا ۶۳۰۰ آمپر.
• نوع فاز: معمولاً سه فازه است. براساس بررسی سفارشات انجام شده تابلو برق سه فاز بیشترین میزان سفارشات را داشته است.
• سیستم زمینی: IT, TT, TN
• ظرفیت ترانسفورماتور: بر اساس بار الکتریکی مورد نیاز.
• جنس کابل‌ها: مسی یا الومینیومی.
• مقاومت زمین: باید کمتر از 30 اهم باشد.
• فاصله از منبع تغذیه: باید کمتر از 500 متر باشد.

با دانستن این مشخصات، تابلو برق می‌تواند طوری طراحی شود که به خوبی با شبکه منطبق باشد.

مطالعات و محاسبات الکتریکی

برای طراحی و ساخت صحیح تابلو برق، انجام مطالعات و محاسبات الکتریکی زیر الزامی است:

• محاسبه بار الکتریکی تجهیزات: مانند لوازم خانگی، روشنایی، پمپ‌ها و…
• تعیین ظرفیت کلی مورد نیاز: بر اساس مجموع بار الکتریکی
• محاسبه جریان بار: برای هر فاز به صورت I=P/V
• تعیین ظرفیت اصلی قطعات: مانند شکلک‌ها، کنتاکتورها، رله‌ها
• محاسبه ظرفیت کابل‌ها: بر اساس IEC 60947 و استانداردهای ملی
• تعیین تعداد فازها: بر حسب بار الکتریکی
• محاسبه توان ترانس: براساس بار کل و ولتاژ تغذیه
• طراحی مدارات حفاظتی: از جمله اوورلود، کوتاه‌مدار و اتصال به زمین
• تهیه نقشه برق: با جزئیات کامل

انجام دقیق این محاسبات ضروری برای ساخت تابلوی برق مطمئن و با کارایی بالا است.

مراحل ساخت تابلو برق

ساخت تابلو برق یک فرایند پیچیده است که نیازمند دانش و تخصص فنی است. در اینجا چند مرحله اصلی برای ساخت یک تابلو برق ذکر می‌شود:

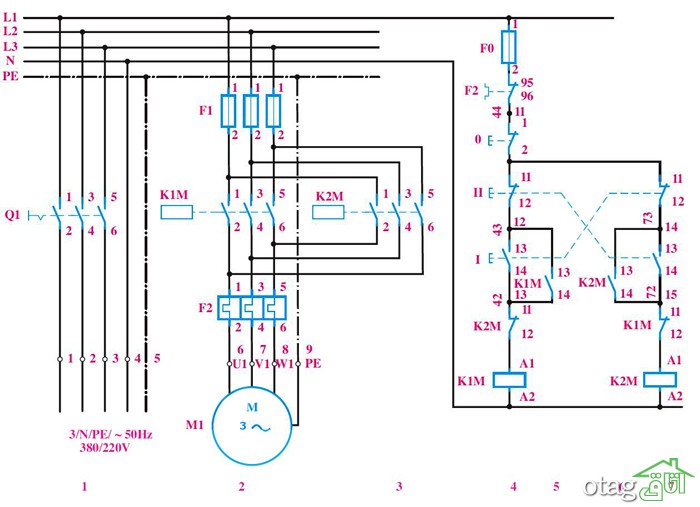

• طراحی: ابتدا نیاز است تا یک نقشه یا طرح برای تابلو برق طراحی شود. این نقشه شامل تمام قطعات الکتریکی، سیم‌کشی، اتصالات و دیگر جزئیات فنی مربوط به تابلو برق می‌شود.
• تهیه قطعات: بعد از طراحی، مواد مورد نیاز برای ساخت تابلو برق از جمله قطعات الکتریکی، ترمینال‌ها، سیم‌ها و دیگر تجهیزات جمع‌آوری می‌شود.
• مونتاژ: در این مرحله، قطعات الکتریکی و تجهیزات مورد نیاز برای تابلو برق به هم متصل می‌شوند و سیم‌کشی‌های مربوطه انجام می‌شود.
• تست و اعتبارسنجی: بعد از مونتاژ، تابلو برق باید تست شود تا اطمینان حاصل شود که همه قطعات به درستی کار می‌کنند و هیچ مشکلی وجود ندارد.
• نصب و راه‌اندازی: در نهایت، تابلو برق نصب و به سیستم برق مورد نظر متصل می‌شود و راه‌اندازی می‌شود.

توجه داشته باشید که ساخت تابلو برق نیازمند دانش و تخصص فنی است و برای انجام این کار بهتر است به کارشناسان متخصص مراجعه کنید.

دانش و مهارت‌های مورد نیاز برای ساخت تابلو برق

اترس تابلو برق به عنوان یک مجموعه متخصص و حرفه‌ای در حوزه طراحی و ساخت تابلو برق، پیشنهاد می‌دهد از مجموعه هایی درخواست خدمات نمایید که دارای مهارتهای زیر باشد :

• دانش الکتروتکنیک: شامل مبانی الکتریسیته، مدارهای الکتریکی، قطعات برقی
• دانش استانداردهای برق: آشنایی با استانداردهای ملی و بین‌المللی مربوط به تابلوهای برق
• مهارت طراحی برق: توانایی طراحی مدارها، انتخاب قطعات، تهیه نقشه‌ها
• مهارت ساخت و نصب: توانایی سوار کردن قطعات و اتصالات الکتریکی
• مهارت برنامه‌نویسی PLC: برای کنترل و اتوماسیون تابلو
• مهارت خواندن نقشه‌های برقی
• مهارت تشخیص اشکالات و تعمیر تابلوها
• آشنایی با ابزار و تجهیزات ساخت تابلو
• رعایت اصول ایمنی در ساخت تابلو

فردی که این دانش و مهارت‌ها را داشته باشد می‌تواند تابلوهای برق را به خوبی طراحی و ساخته کند.

عوامل تاثیرگذار بر قیمت تابلو برق

عوامل مهمی که بر قیمت تابلوی برق تاثیر می‌گذارند عبارتند از:

• ظرفیت تابلو (کیلووات): هرچه ظرفیت تابلو بیشتر باشد قیمت آن نیز بالاتر می‌رود.
• تعداد شاخه‌ها و قطعات: تعداد بیشتر شاخه‌ها و قطعات برقی باعث افزایش قیمت می‌شود.
• نوع قطعات: استفاده از قطعات با کیفیت بالاتر باعث افزایش هزینه می‌شود.
• استانداردهای ایمنی: رعایت استانداردهای ایمنی بیشتر هزینه بیشتری دارد.
• مکان نصب: تابلوهایی که در مکان‌های دور از شهر نصب می‌شوند قیمت بیشتری دارند.
• نوع ساختار: تابلوهای فلزی از تابلوهای پلاستیکی گران‌تر هستند.
• زمان ساخت و نصب: سرعت بیشتر در ساخت و نصب هزینه بیشتری مستلزم است.

بنابراین عوامل فنی و اجرایی مهمی در قیمت‌گذاری تابلوهای برق تاثیرگذار هستند. اترس تابلو برق با سابقه چندین ساله در حوزه ساخت تابلو برق، آماده ارائه مشاوره و خدمات تخصصی به شما عزیزان می‌باشد.
