آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

می پسندم
4+



پلان کف سازی یا همان پلان، در تمام رشته های مربوط به معماری حضور دارد. از آرشیتکت ها بگیرید تا پیمانکارها، دلال ها و بنگاه های معاملاتی مسکن از پلان معماری مسکونی استفاذه می کنند. از آنجایی که پلان کف سازی، طرحی است که خیلی چیزها را به ما نشان می دهد یاد گرفتن خواندن دقیق و متوجه شدن جزئیات آن اهمیت بسیار بالایی دارد. در این پست قصد دارم به زبانی ساده روش خواند پلان معماری ساختمان را به شما عزیزان خواننده وبسایت اتاق آموزش بدهم.

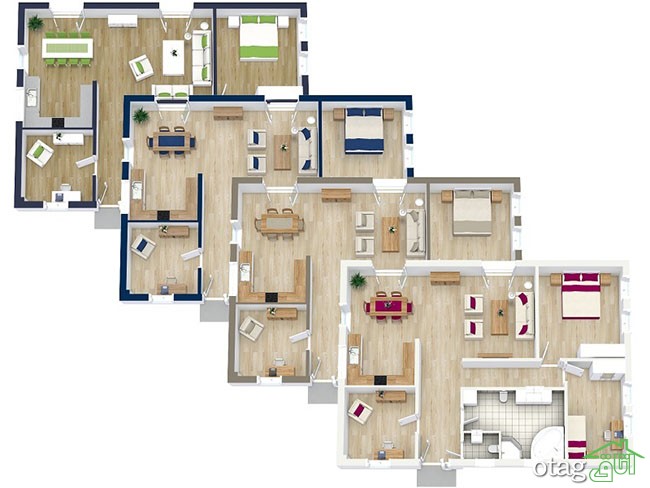

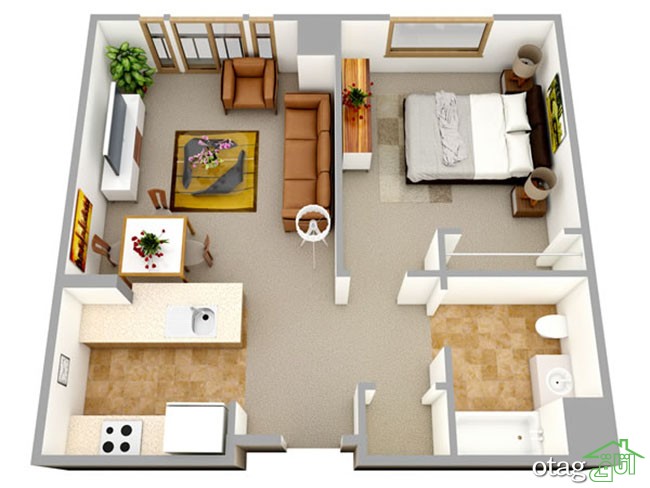

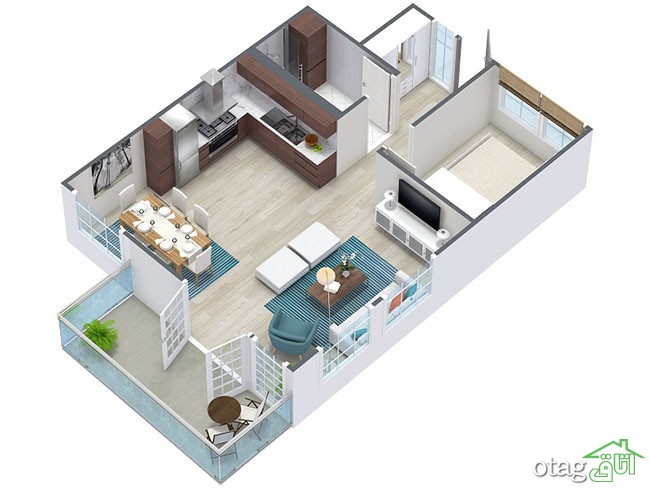

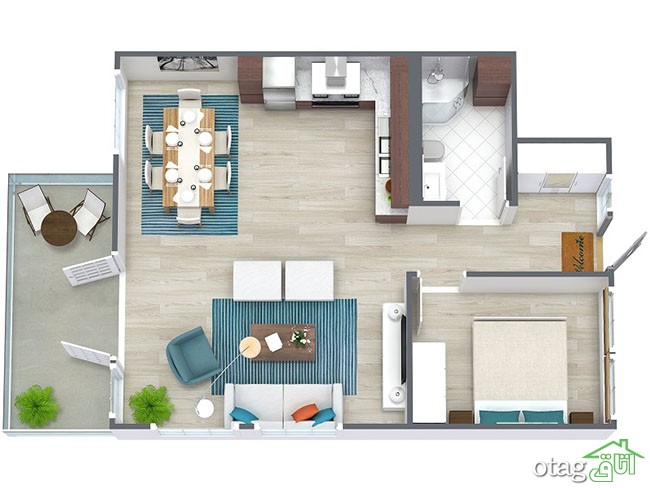

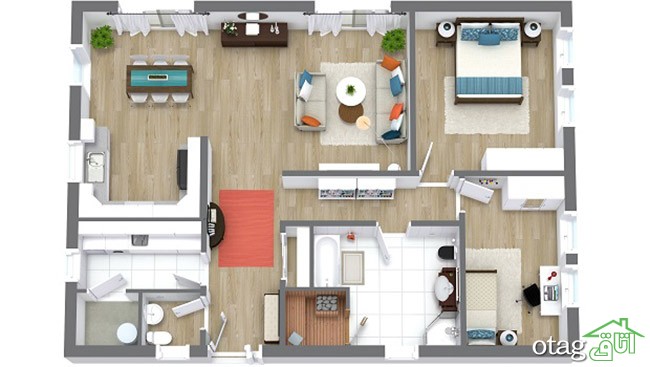

در پلان معماری مسکونی می توان به ویژگی های مهمی از قبیل مساحت، شکل، نحوه رفت و آمد، قرار گیری اتاق ها، پله ها، موقعیت درب و پنجره ها و خیلی چیزهای دیگر پی برد. اگرچه پلان اطلاعات زیادی در اختیار ما قرار می دهد اما نمی توانیم فقط با نگاه کردن به پلان، تصویری از حس و حال واقعی داخل خانه بسازیم. بخاطر اینکه پلان کف سازی، یک نقشه دوبعدی است و حس و حال واقعی خانه را می شود فقط در حالت سه بعدی مانند پلان های سه بعدی و رنگی درک کرد. بنابراین وقتی به پلان نگاه می کنید، حواستان باشد که تنها از یک منظر خانه را مشاهده می کنید و برای درک واقعی فضای داخلی باید ابعاد دیگر را هم بررسی کنید.

پلان معماری مسکونی 13 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 15 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

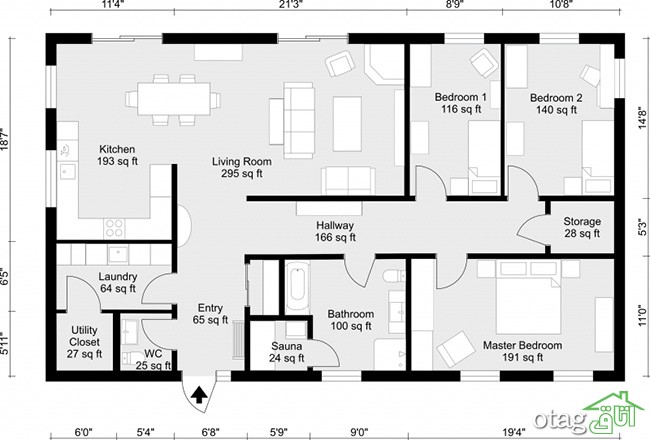

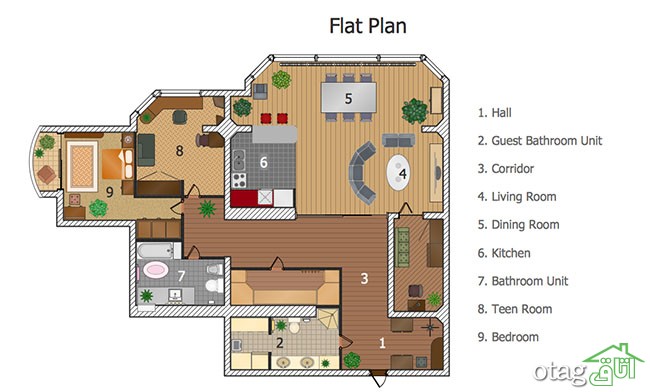

خوب همانطور که می دانید، دید پلان به صورت مستفیم و از بالاست. به همین خاطر همه چیز دو بعدی یا خطی دیده می شود. از آنجایی که اسم هر فضا و هر وسیله ای در پلان نام گذاری شده، به راحتی می توان ارتباط بین فضاها را درک کرد. البته برای درک بیشتر بهتر است از ذهن خودتان هم کمک بگیرید، تصور کنید درست وسط اتاقی مثلا اتاق نشیمن پلانی بخصوص ایستاده اید و با نگاه کردن به اطراف حس و حال سه بعدی فضا را به صورت مجازی تصویر سازی کنید.

پلان معماری مسکونی 1 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 12 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

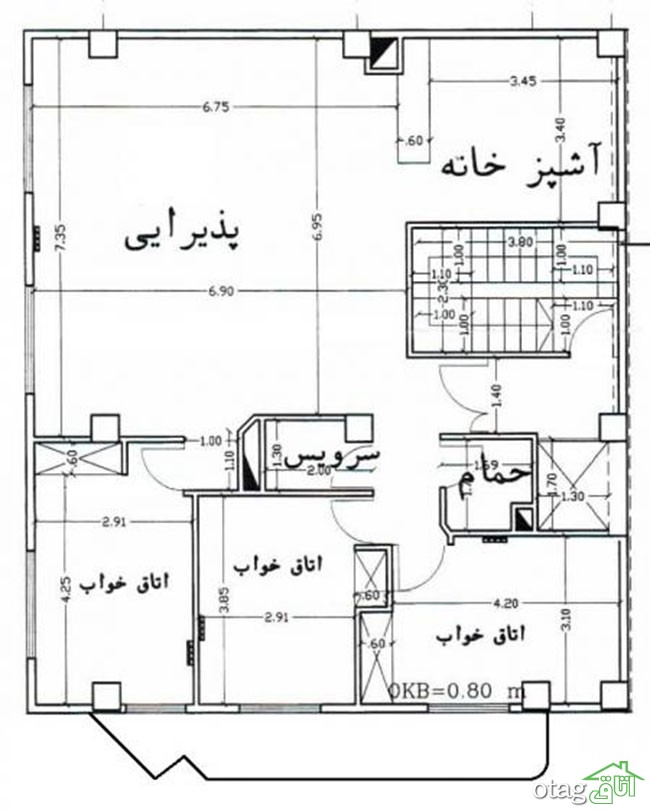

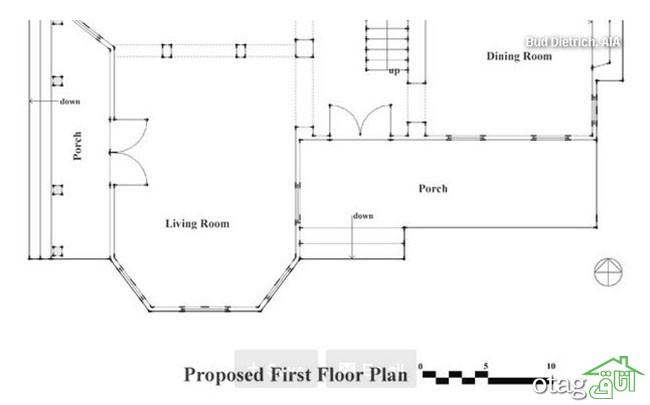

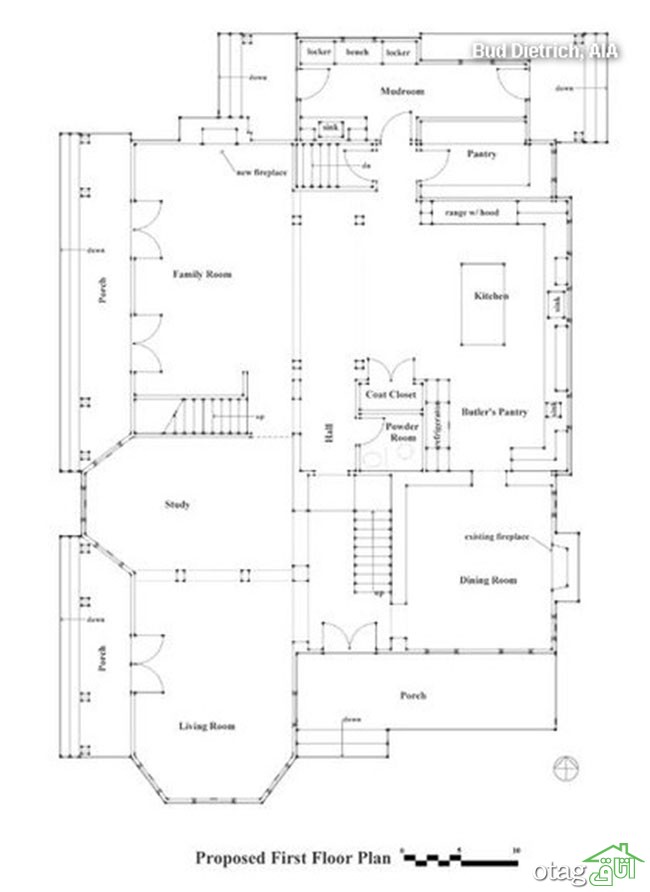

هر پلانی شامل یک سری راهنماست که مثلا نشان می دهد جهت شمال به کدام طرف بوده یا  اینکه پلان متعلق به طبقه چندم خانه است. اسکیل یا مقیاس هم نقش مهمی دارد که در نقشه معماری ساختمان مشخص می شود بیشتر پلان های خارجی مقیاس یک به چهار دارند یعنی هر یک چهارم اینچ نقشه برابر است با یک فوت در فضای واقعی که به سیستم متریک قابل فهم ما می شود هر ۶ میلی متر در نقشه برابر با ۳۰ سانتی متر در فضای واقعی.

پلان معماری مسکونی 2 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 11 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

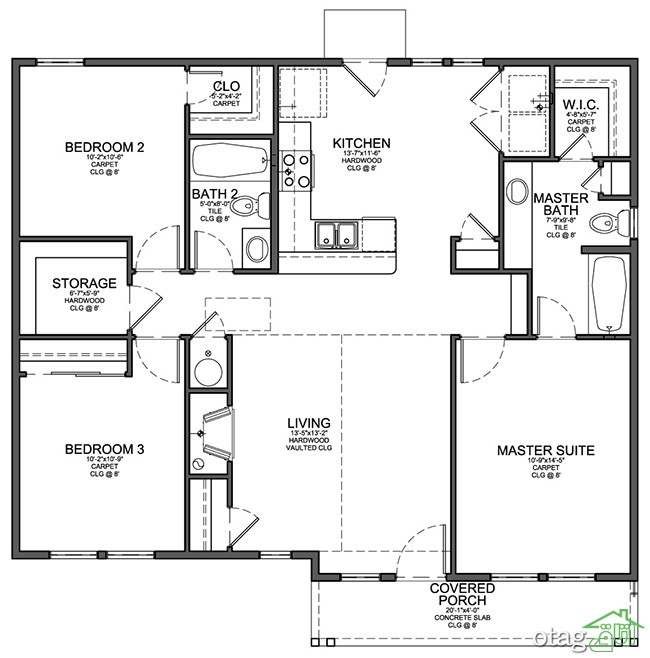

دیوارها بخش بسیار مهمی از پلان معماری مسکونی را تشکیل می دهند. دیوارها به صورت دو خط موازی نشان داده می شوند که در قسمت پنجره و درها قطع می شوند. البته شاید در برخی پلان ها مشاهده کنید که بین دو خط موازی دیوار، با سایه کم رنگی پر شده باشد، این موضوع نشان دهنده جدید بودن این دیوارها در ساختمان است. دیواری که قدیمی باشد، بین دو خط موازی هیچ رنگی ندارد و سفید است.

پلان معماری مسکونی 3 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

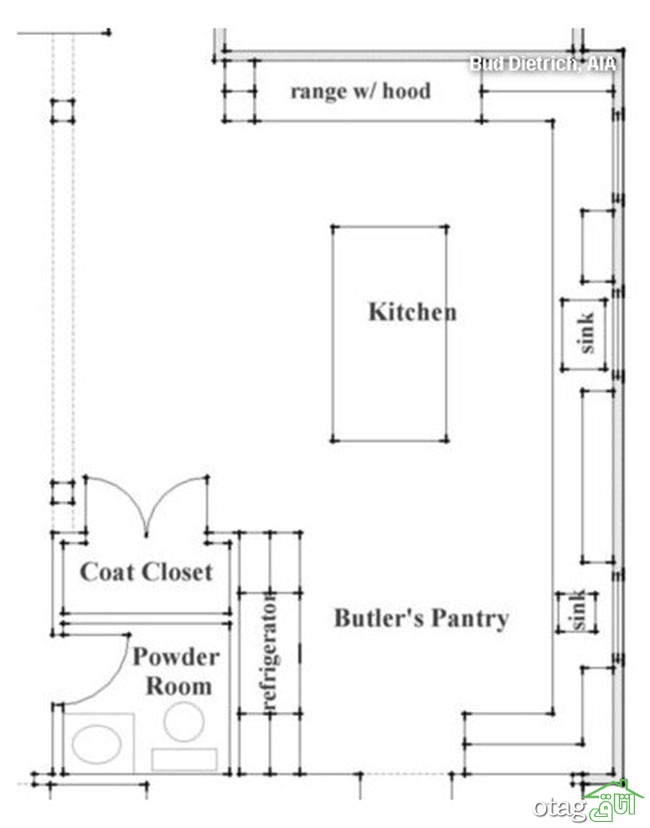

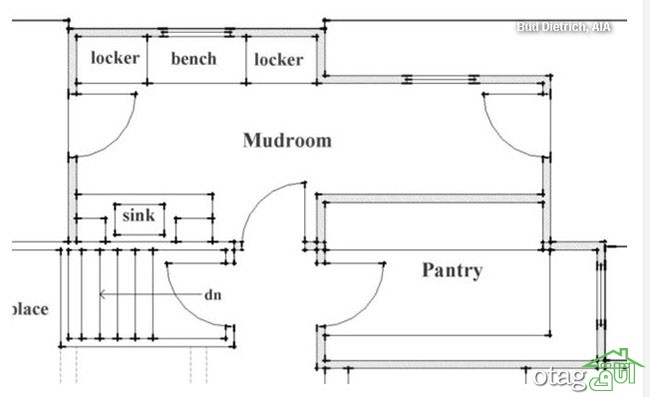

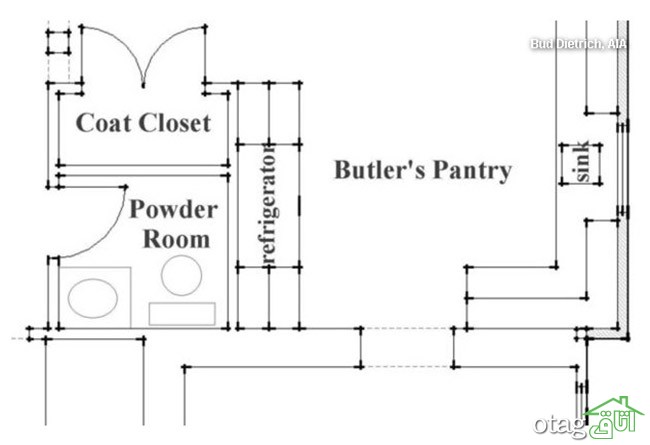

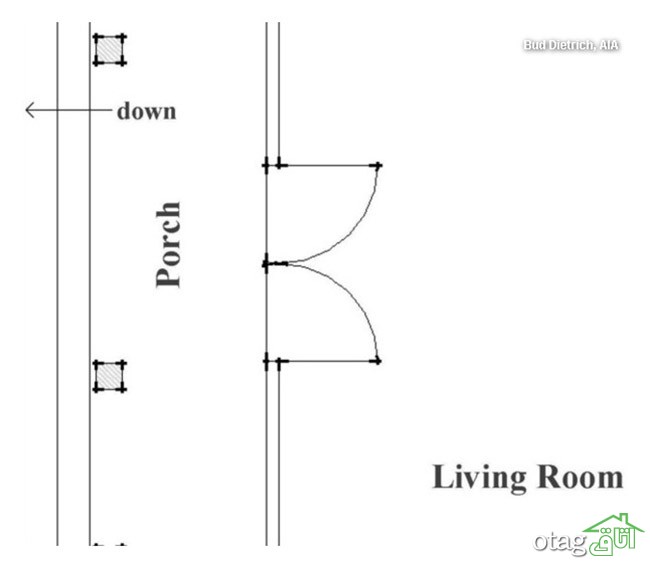

درب و پنجره هم به اندازه دیوارها مهم هستند. در پلان موقعیت و اندازه هر درب و پنجره ای مشخص است. پنجره ها به صورت سه خط موازی داخل دیوار مشخص می شوند و درب ها به صورت یک خط مسقتیم و عمود بر دیوار و یک خط منحنی که درب را به دیوار متصل می کند نشان داده می شوند. به این صورت می تواند جهت باز شدن درب را هم مشاهده کنید. گاهی اوقات دو درب کنار هم دیگر قرار می گیرند طوریکه خط منحنی آنها در یک نقطه بهم وصل می شود، این مورد نشان دهنده دو دربه بودن است مثل درب کمد دیواری که اکثرا دوتایی باز می شود.

پلان معماری مسکونی 4 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 5 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 6 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

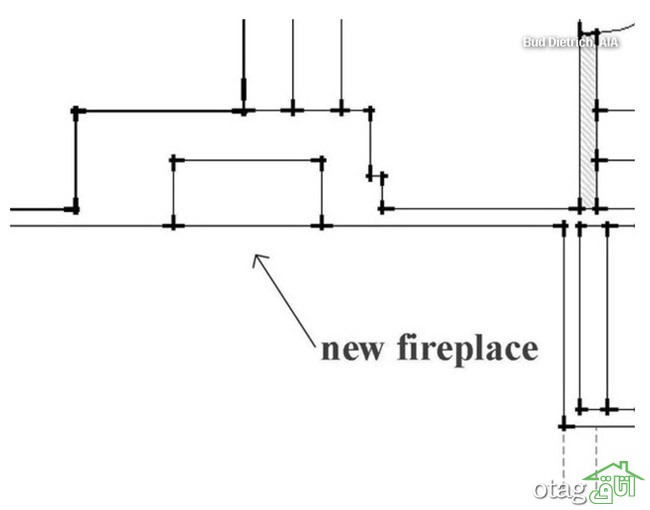

شومینه هم معمولا در پلان معماری مسکونی نشان داده می شود. برای نشان دادن شومینه از دو مستطیل استفاده می شود. مستطیل اول که بزرگتر بوده و از دیوار بیرون می آید نشان دهنده دودکش و مستطیل کوچکتر که داخل مستطیل بزرگتر قرار می گیرد خود محفظه آتش است. همانطور که می دانید شومینه نقش مهمی در چیدمان داخلی دارد و خیلی از عناصر براساس موقعیت شومینه چیده می شوند.

پلان معماری مسکونی 7 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

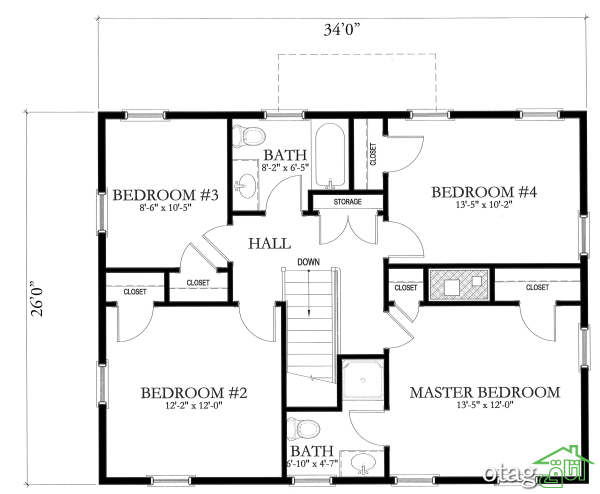

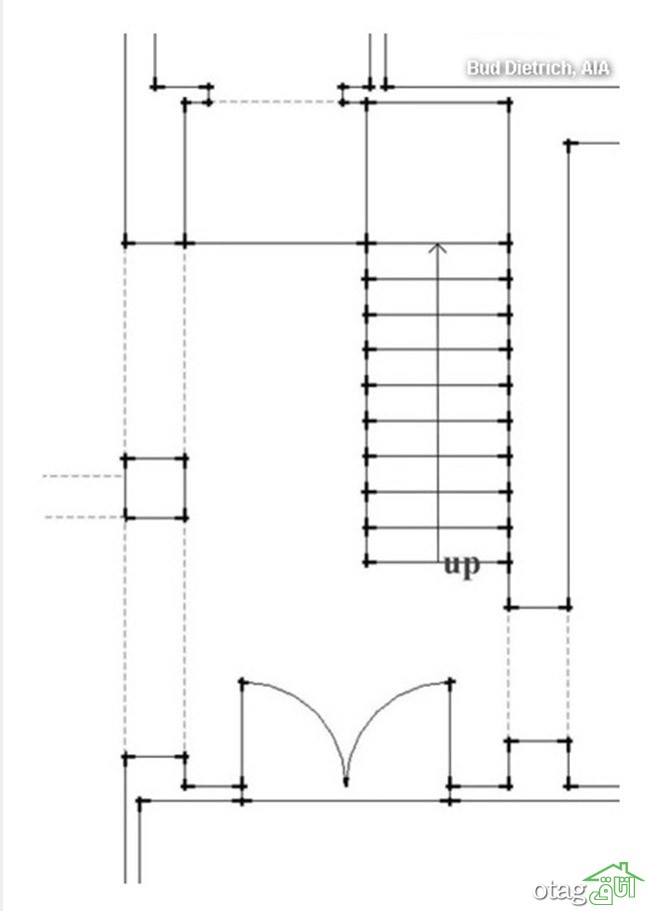

راه پله را خیلی سریع می شود در پلان پیدا کرد. چند عدد خط موازی هم اندازه که با یک پیکان جهت بالا و پایین رفتن را مشخص می کند. در برخی پلان های مدرن و دقیق تمام جزئیات راه پله اعلام می شود، مثل طول هر پله و ارتفاع آن. راه پله فضای زیادی از خانه می گیرد و به همین خاطر باید جزئیات و اندازه ها به دقت ذکر شود.

پلان معماری مسکونی 8 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 10 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

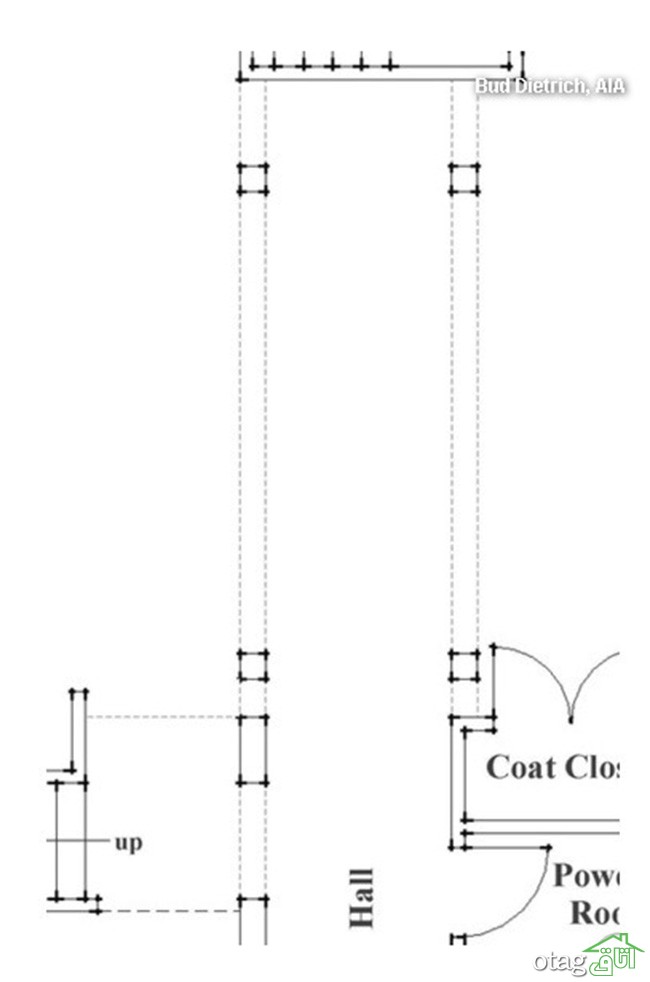

و در نهایت می رسیم به سقف در پلان که موضوع خیلی جالبی است. در پلان ما سقفی نمی بینیم اما با یک راهکار جالب می توانیم تغییر در نوع سقف خانه را مشاهده کنیم. جاهایی که سقف خانه فرق داشته باشد، مثلا سقف راهرو چوبی کار شده باشد، خطوط دیوار به صورت نقطه چین رسم می شود که نشان دهنده تغییر سقف در این ناحیه است. البته ما فقط می توانیم تغییر متریال سقف را پیدا کنیم و متوجه اینکه چه نوع متریالی استفاده شده نمی شویم.

پلان معماری مسکونی 9 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 16 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 17 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 18 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 19 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی 20 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده

پلان معماری مسکونی

پلان معماری مسکونی 21 آموزش نحوه خواندن پلان معماری مسکونی به شیوه ای ساده
